센서


열전대는 열원을 기초로 한 모든 분야에 온도변화의 수치를 가장 민감하게 감지할 수온도센서의 제품 Thermocouple(T/C)로서 서로 종류가 다른 2개의 금속도체 양단을 전기적으로 접속시키고 이 양단에 온도차를 주면 회로 중에 전류가 흐른다(Zee back효과). 이와 같이 한쪽(기준접점)의 온도를 일정온도로(원칙적으로 0℃) 유지하고 열기전력의 수치를 측정함으로써 다른 끝단(측온접점)의 온도를 알 수 있다. 따라서 기준 접점온도를 일정하게 유지하면 이 기전력에 의해 측온접점의 온도를 알 수가 있으며 이때의 금속선을 열전대라고 한다.

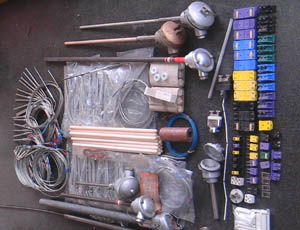

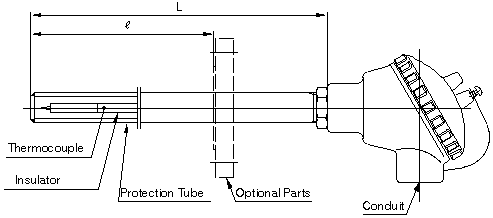

  ■ 열전대의 구조 구겅재료 및 종류, 특징
      열전대 소선, 보호관, 단자박스, 절연관 및 취부에 필요한 취부금구로 구성되어 있다.
  ■ 열전도 소선별 사용온도

열전대 종류
소선경(¢mm)
사용온도한계(℃)
측정온도(℃)
허용차
기호
외경
상용(℃)
과열(℃)
B
L
0.5
1500
1700
600~1700
(± 4℃)
R
L
0.5
1400
1600
600~1600
(± 1.5℃)
S
L
0.5
1400
1600
600~1600
(± 1.5℃)
N
D
3.2
1200
1250
400~1200
(± 1.5℃) ± 0.75% (± 2.5℃)
C
2.3
1100
1150
300~1150
B
1.6
1050
1100
200~1100
A
1.0
950
1000
100~1000
K
D
3.2
1000
1200
400~1200
(± 1.5℃) ± 0.75% (± 2.5℃)
C
2.3
900
1100
300~1100
B
1.6
850
1050
200~1050
A
1.0
750
950
100~950
H
0.65
650
850
100~850
E
B
1.6
550
600
400~600
(± 1.5℃) ± 0.75% (± 2.5℃)
A
1.0
500
550
300~550
H
0.65
450
500
200~500
T
0.32
300
400
100~400
J
C
2.3
550
750
300~750
(± 1.5℃) ± 0.75% (± 2.5℃)
B
1.6
500
650
200~650
A
1.0
450
550
100~550
H
0.65
400
500
0~500
T
B
1.6
300
350
200~350
(± 1.5℃) ± 0.75% (± 2.5℃)
A
1.0
250
300
100~300
H
0.65
200
250
0~250
T
0.32
200
250
-200~100

  ■ 열전대용 절연관의 특성
재질
기호
상용온도(℃)
최고사용온도(℃)
특성
자기 2종
PS2
1,400
1,500
열간화가 적은 곳에서 열Shock에 강함, 기밀질
자기 1종
PS1
1,500
1,600
PS-2보다 우수함, 기밀질
재결정 Alumina
PS0
1,600
1,800
내식성이 우수함, 기밀질
Magnesia자기
MG
1,800
2,200
내식성이 있으며, 다공질
